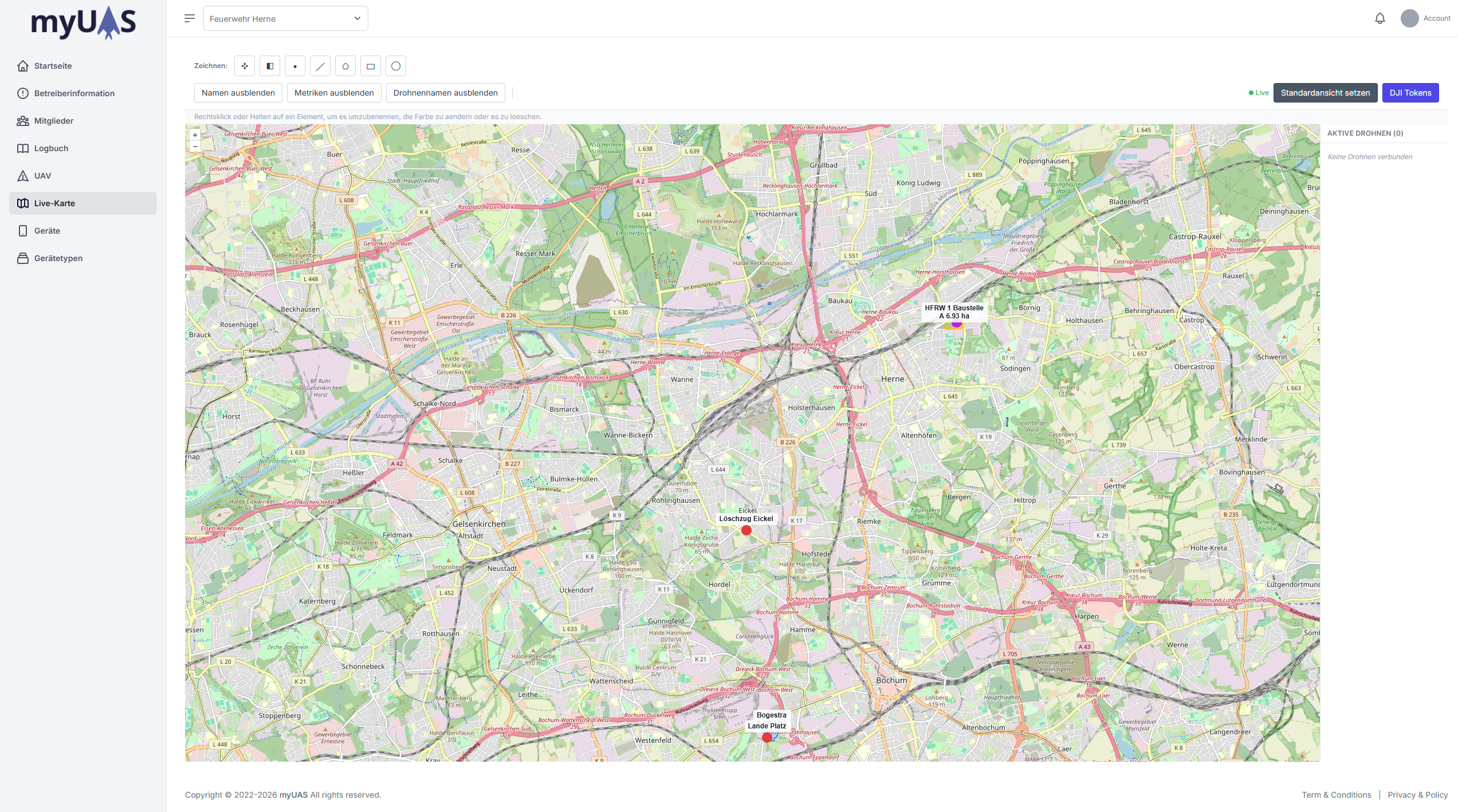

Live-Karte
Die Live-Karte ist das operative Herzstück von myUAS. Sie zeigt aktive Geräte, Bodentruppen und Kartenelemente in Echtzeit und ermöglicht koordinierten Einsatzbetrieb für Teams.
Voraussetzungen
- Betreiber mit Live-Karte-Funktion (Enterprise-Plan)
- Entsprechende Berechtigungen für Token-Erzeugung und/oder Kartenbearbeitung
- DJI Pilot 2 Anbindung für Live-Telemetrie (optional)
Taktische Zeichen
Taktische Zeichen ermöglichen eine standardisierte Lagekartendarstellung. Sie können Einheiten, Gefahren, Objekte und Positionen kennzeichnen.
Browser öffnen
- Öffnen Sie die Live-Karte über den Menüpunkt Live-Karte.
- Klicken Sie in der Toolbar auf das Symbol für Taktische Zeichen.
- Der Taktische-Zeichen-Browser öffnet sich als Panel.
Ordnerstruktur und Kategorien
Die Symbole sind in einer Ordnerstruktur nach Kategorien organisiert, zum Beispiel:
- Einheiten und Verbände
- Ausrüstung und Fahrzeuge
- Gefahren und Sperrgebiete
- Punkte und Positionen
Navigieren Sie durch die Ordner, um das passende Symbol zu finden.
Symbol platzieren
- Wählen Sie ein Symbol aus dem Browser aus.
- Klicken Sie auf die gewünschte Position auf der Karte.
- Das Symbol wird sofort auf der Karte platziert und für alle verbundenen Nutzer sichtbar.
Jedes platzierte Symbol zeigt den Namen des Erstellers an, damit Teams nachvollziehen können, wer das Zeichen gesetzt hat.
Symbole verschieben und löschen
- Verschieben: Klicken Sie ein Symbol an und ziehen Sie es an die neue Position.
- Löschen: Klicken Sie mit der rechten Maustaste auf ein Symbol und wählen Sie Löschen aus dem Kontextmenü.
- Umbenennen: Über das Kontextmenü können Symbole auch umbenannt werden.
Hinweis: Die Farben taktischer Zeichen sind fest vorgegeben und können nicht manuell geändert werden. Die Farbgebung folgt dem jeweiligen Symbol-Standard.

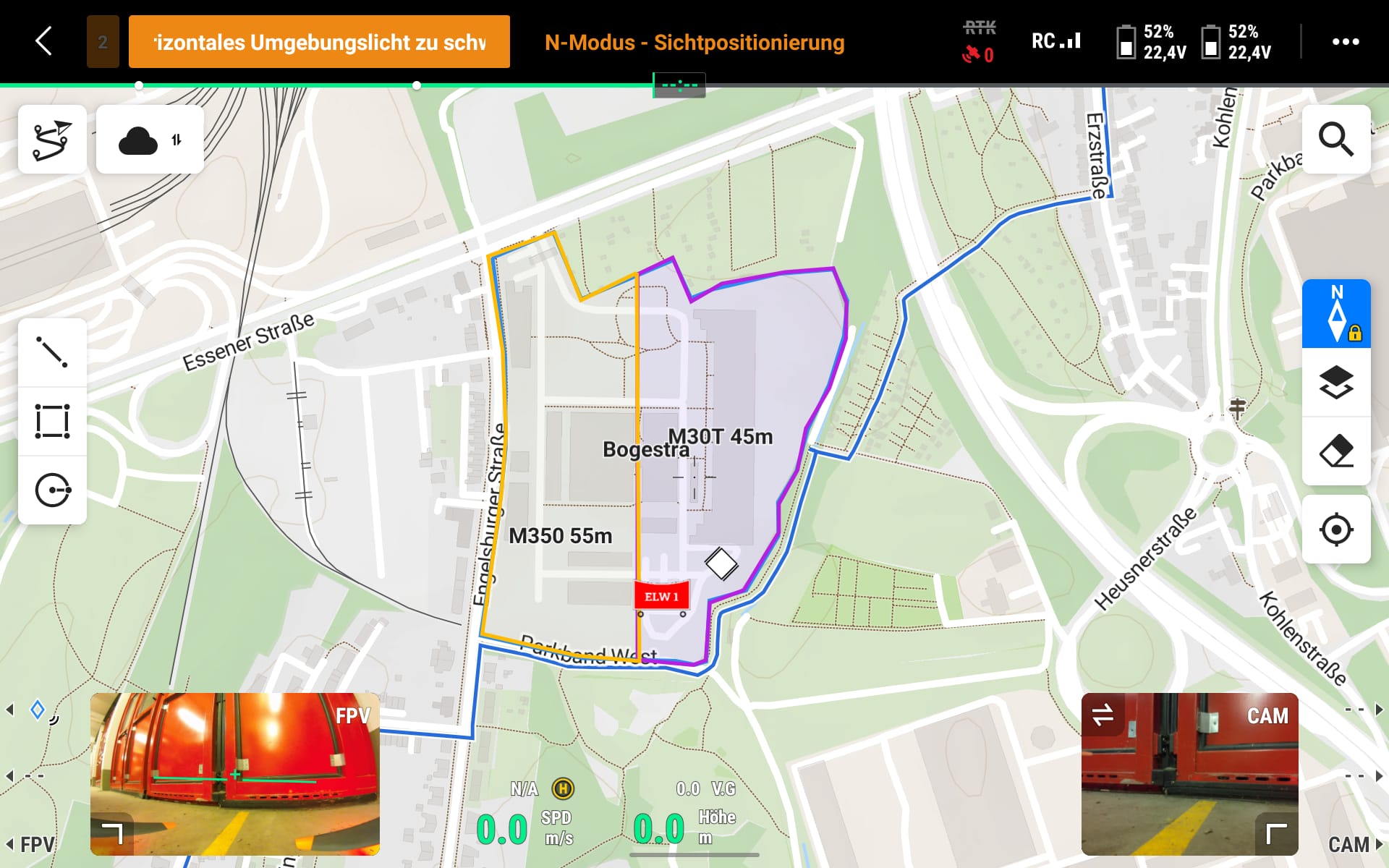

Synchronisation mit DJI Pilot App und Flutter App
Alle platzierten taktischen Zeichen werden automatisch und in Echtzeit synchronisiert mit:
- der DJI Pilot 2 App (Anzeige auf der Karte des Piloten)
- der myUAS Flutter App (für Bodentruppen und weitere Nutzer)
Eine Bearbeitung direkt in der DJI Pilot App ist nicht möglich. Symbole werden dort nur angezeigt.

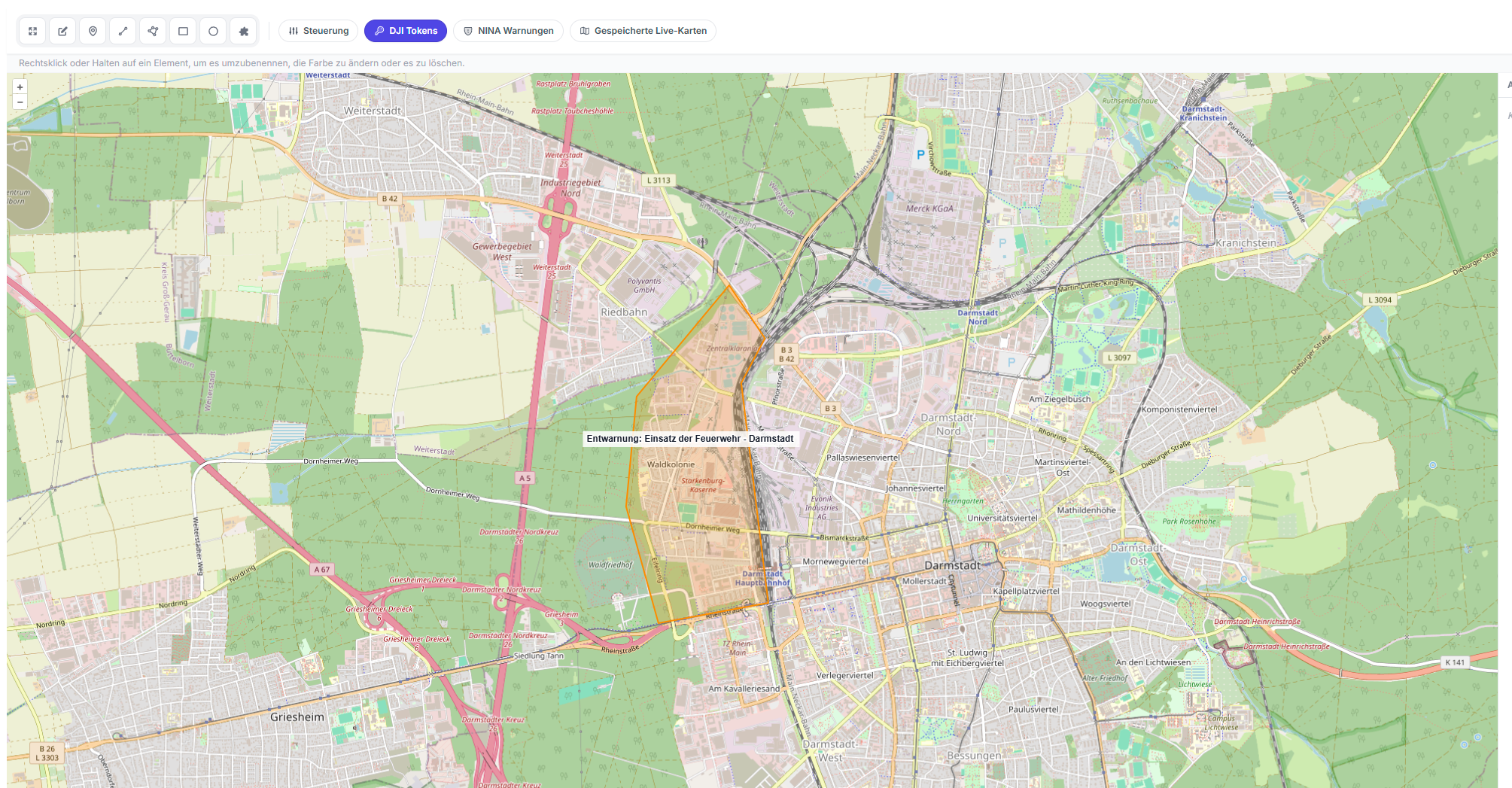

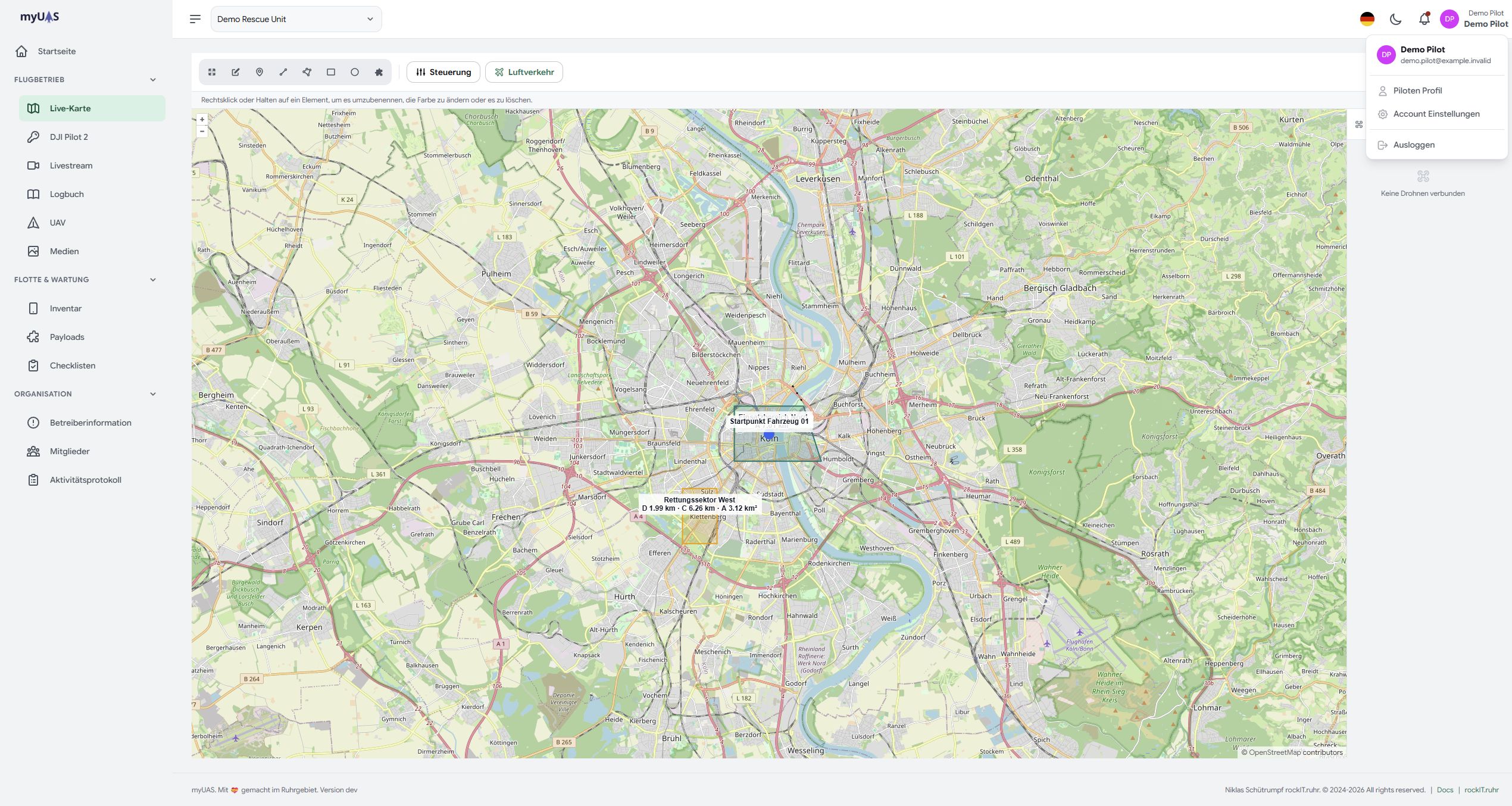

NINA MoWas Warnimport
myUAS kann aktive Warnungen aus dem deutschen Warnsystem NINA / MoWas direkt in die Live-Karte importieren.
Wie es funktioniert
- Klicken Sie in der Toolbar auf NINA Warnungen importieren.
- Die aktuell aktiven Warnstufen und Warngrenzen werden vom NINA-System abgerufen.
- Jede Warnung wird als Geofence-Zone auf der Karte eingezeichnet, farblich nach Warnstufe markiert.
Hinweis: Die Warnzonen werden einmalig importiert und nicht automatisch aktualisiert. Wiederholen Sie den Import, wenn sich die Lage verändert hat.
Einsatzszenario
Diese Funktion ist besonders nützlich bei:
- Unwetterwarnungen im Einsatzgebiet
- Großveranstaltungen mit Schutzgebieten
- Koordination mit Behörden (z. B. Feuerwehr, THW)

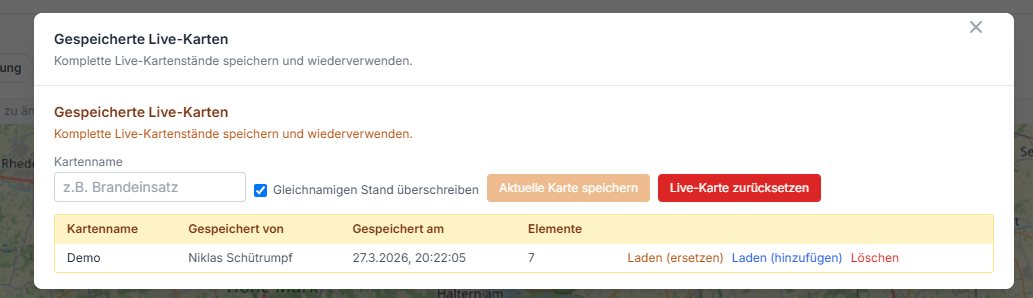

Karte speichern, ersetzen und importieren
Kartenzustände können als Snapshots gesichert werden, um sie zu einem späteren Zeitpunkt wiederherzustellen oder mit anderen Einsatzteams zu teilen.
Aktuellen Zustand speichern
- Klicken Sie in der Toolbar auf Gespeicherte Live-Karten.
- Wählen Sie Aktuellen Stand speichern.
- Vergeben Sie einen Namen für den Snapshot.
- Bestätigen Sie mit Speichern.
Der Snapshot enthält alle aktuell platzierten Kartenelemente. Zu jedem Snapshot werden gespeichert: Name, Ersteller, Zeitpunkt und Anzahl der Elemente.
Gespeicherten Zustand laden
In der Liste der gespeicherten Zustände stehen zwei Optionen zur Verfügung:
| Aktion | Beschreibung |
|---|---|
| Hinzufügen | Die gespeicherten Elemente werden zu den bereits vorhandenen Kartenelementen hinzugefügt. |
| Ersetzen | Alle aktuellen Kartenelemente werden entfernt und durch den gespeicherten Zustand ersetzt. |
Achtung: Der Vorgang „Ersetzen" löscht alle aktuell sichtbaren Elemente auf der Karte. Er ist nicht rückgängig zu machen, außer durch erneutes Laden eines anderen Snapshots.
Snapshot löschen
Nicht mehr benötigte Snapshots können direkt aus der Liste gelöscht werden.

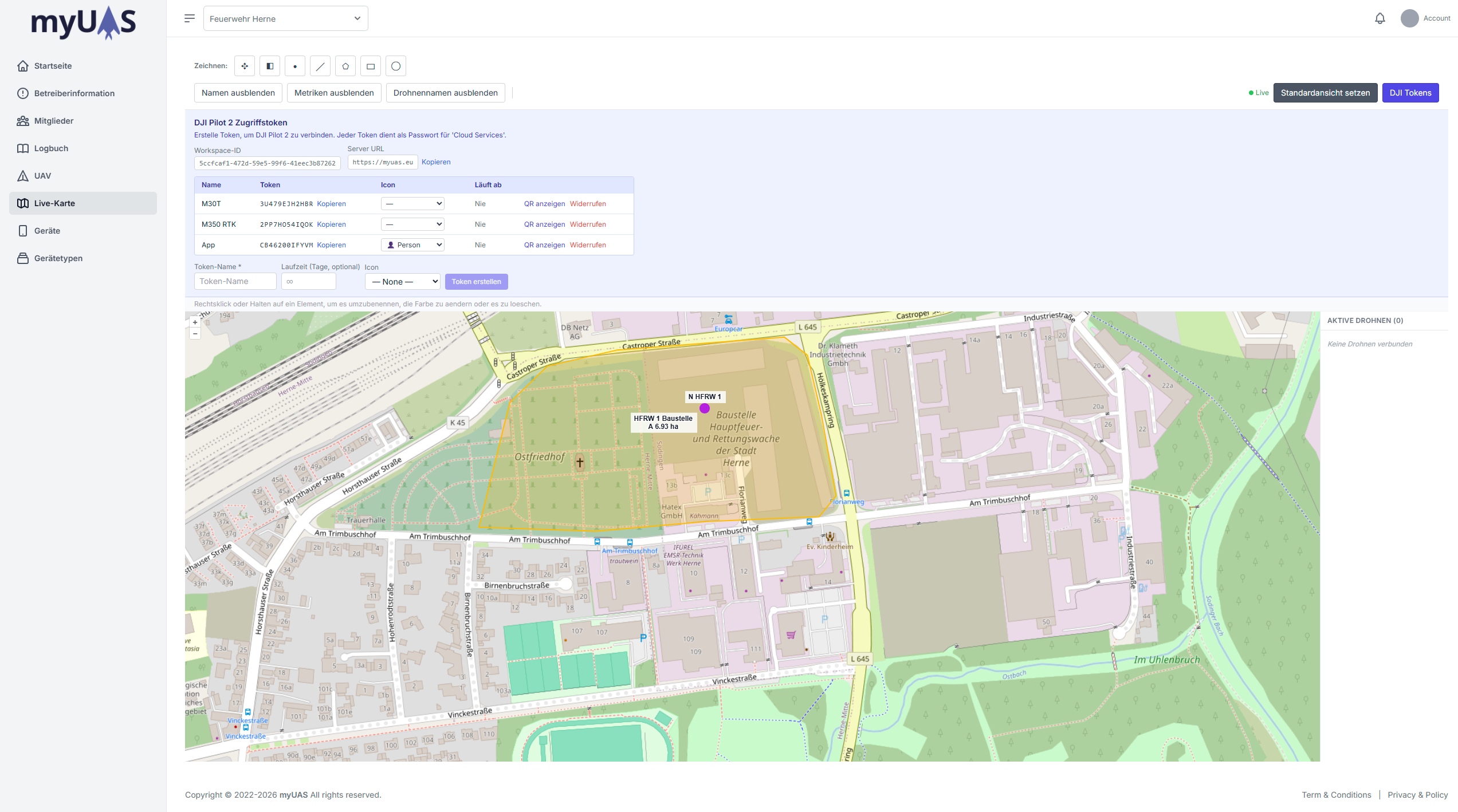

DJI Cloud Tokens
Für die Anbindung von DJI Pilot 2 werden Tokens benötigt. Diese werden in der Live-Karte erstellt und verwaltet.
- Klicken Sie auf DJI Tokens in der Toolbar.
- Wählen Sie Neuen Token erstellen.
- Vergeben Sie einen Namen (z. B. "Pilot Meier") und optional eine Ablaufzeit in Tagen.
- Kopieren Sie den Token oder stellen Sie ihn als QR-Code bereit.
Tokens können jederzeit widerrufen werden. Abgelaufene Tokens werden automatisch gelöscht.
Diese Funktion erfordert die Berechtigung DJI-Token generieren.
Höhenanzeige (AGL)
Alle Höhenangaben in der Live-Karte werden als AGL (Above Ground Level) dargestellt — also relativ zur Geländeoberfläche. Dies erleichtert die Einschätzung im Einsatz erheblich.
Batterieüberwachung
Bei Drohnen mit mehreren Akkupacks wird automatisch der niedrigste Akkustand als Sicherheitswert angezeigt. Die Farbkodierung:
- Grün: unkritisch
- Orange: Aufmerksamkeit erforderlich
- Rot: kritischer Bereich — Rückruf empfohlen
Gerätetypen und Labels
Gerätemarker passen sich dem Typ an:
- Drohne (UAV): Flugzeug-Symbol mit Heading-Rotation
- Fernsteuerung (RC): Controller-Symbol
- Bodentruppe: Personen-Symbol (aus der Flutter App)
Die Beschriftung folgt einer Prioritätsreihenfolge:
- UAV-Name (wenn hinterlegt)
- Beziehung zur Fernsteuerung
- Token-Name
- Seriennummer (SN)
Bodentruppen via App
Mobile Einheiten können ihre Position aus der myUAS App in die Live-Karte senden und gleichzeitig alle Kartenelemente sehen. Die Verbindung erfolgt über einen QR-Code aus dem Bereich Bodentruppen QR in der Live-Karte.
Zeichenwerkzeuge
Neben taktischen Zeichen können auch freie Kartenelemente gezeichnet werden:
| Werkzeug | Beschreibung |
|---|---|
| Punkt | Einzelner Ortsmarker |
| Linie | Strecke oder Route |
| Polygon | Freie Fläche |
| Rechteck | Rechteckiger Bereich |
| Kreis | Kreisförmiger Bereich |
Alle gezeichneten Elemente sind für alle verbundenen Nutzer sofort sichtbar und synchronisiert.
Das Zeichnen auf der Live-Karte erfordert die Berechtigung Auf Live-Karte zeichnen.
Nachvollziehbarkeit
Alle Kartenelemente zeigen den Namen des Erstellers an. Dadurch ist für alle Teammitglieder transparent, wer welches Element angelegt hat. Diese Information wird auch mit der DJI Cloud synchronisiert.
